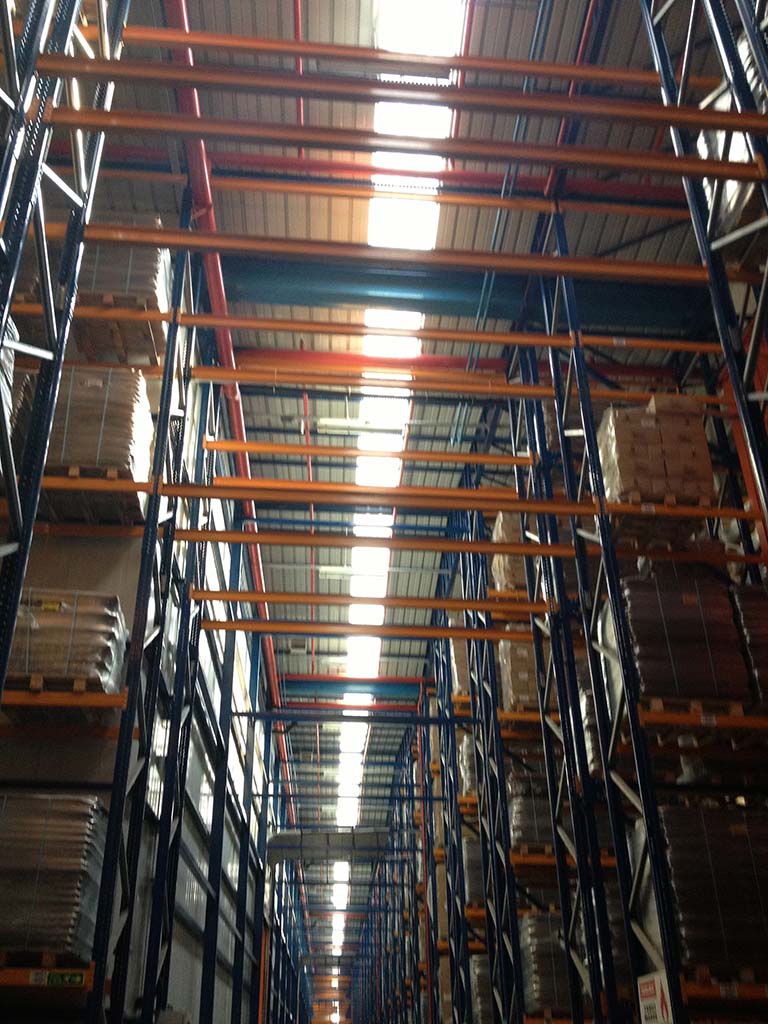

Her türlü raf sisteminin montajı “Montaj Kılavuzu” na göre yapılmalıdır.
Montaj kılavuzu; raf kalemlerini, montaj prosedürlerini ve montaj toleranslarını anlatmaktadır.
Karmaşık raf sistemleri, ör; drive-in, hareketli raflar, vasıflı personel tarafından monte edilmelidir.
Genel paletli rafların montaj tolernsları aşağıda açıklanmıştır.
Genel paletli sistem – XZ yönünde toleranslar
| Tolerance | Tolerans açıklaması | Sınıf 400 | Sınıf 300A | Sınıf 300B |
|
A |
Her travers yüksekliğinde ayaklar arasındaki giriş boşlukların ölçülerinde değişimler |
± 3 mm |
± 3 mm |
± 3 mm |
|
AT |
Zemin katında ölçülmüş n- şeritten sonra raf uzunluğunun varyasyonları |
± 3n mm |
± 3n mm |
± 3n mm |
|
B (B1…Bn) |
Karşılıklı ayakların, n-şeritten sonraki toplamı |
Max. of (± 10 mm or ± 1.0n) |
Max. of (± 10 mm or ± 1.0n) |
Max. of (± 10 mm or ± 0.5n) |
|
FM |
Koridorun orta çizgisine göre düzlüğün değişimi |
± 15 mm |
± 10 mm |
± 10 mm |
Paletli raf tolerans sınıfları
| Sınıf 400 | Reach truck kullanarak dar ve geniş koridor sistemi |
| Sınıf 300A | Çok dar koridor sistemi, man-up operation |
| Sınıf 300B | Çok dar koridor sistemleri, man-down operation |
Eğimli paletli raf
XY yönlerinde toleranslar
| Tolerance | Tolerans açıklanması | Sınıf 400 | Sınıf 300A | Sınıf 300B |
|
C |
X yönünde şakulünde olmayan ayak için |
Max.
(± 10 mm or ± H / 350 ) |
Max.
(± 10 mm or ± H / 500 ) |
Max.
(± 10 mm or ± H / 500 ) |
|
J |
Aralarında K mesafesi olan traversler arasında x yönünde ayağın düzlüğü |
Max.
(± 3 mm or ± K / 400 ) |
Max.
(± 3 mm or ± K / 750 ) |
Max.
(± 3 mm or ± K / 750 ) |
|
H3 |
Herhangi travers katının üst yüzeyinin değişimi
H3 ilgili sırası üzerinde (0-line) |
Max.
(± 10 mm or ± H3/ 400) |
Max.
(± 10 mm or ± H3/ 400) |
± 5 mm |
| H3A | İlgili sıra üzerinde birinci kat traversin yüzeyinin değişimi (0-line) | – | ± 5 mm | ± 5 mm |
Eğimli paletli raf
YZ yönlerinde toleranslar
|
Tolerance |
Tolerans açıklanması |
Sınıf 400 |
Sınıf 300A |
Sınıf 300B |
|
C |
Z yönünde şakulünde olmayan ayak için |
Max.
(± 10 mm or ± H / 350 ) |
Max.
(± 10 mm or ± H / 500 ) |
Max.
(± 10 mm or ± H / 750 ) |
| D |
Raf derinliğinde değişiklik (tek ve çift) |
± 3 mm | ± 3 mm | ± 3 mm |
| RG |
Zemin katında koridor genişliğinde değişiklik |
± 20 mm | ± 5 mm | ± 5 mm |
| FW | Zemin rayları arasındaki genişliklerin değişimi | – | +5/-0 mm | +5/-0 mm |
| M | Zemin rayın tepesinin değişimi | – | ± 5 mm | ± 5 mm |
Aziz DAĞ
Makina Mühendisi
Depo Raf Sistemleri Mühendislik Danışmanınız…
